| 光固化涂料以其節(jié)省能源、減少空氣污染、固化速度快，適用于自動化流水線涂布等特點，而日益引起涂料行業(yè)的關注。隨著世界范圍內環(huán)境保護日益重視，和綠色科技事業(yè)的蓬勃發(fā)展，光固化技術因其能有效地控制空氣污染，特別是可以大大減少揮發(fā)性有機物，而越來越受到全世界的青睞。不飽和聚酯樹脂[ShuZhi](UPR)型的光固化樹脂[ShuZhi]，是發(fā)展最早、銷量最大的光固化樹脂[ShuZhi]，主要用于光敏樹脂[ShuZhi]印刷版、光敏油墨、光敏涂料，及印刷電路版的光致抗蝕膜等。但是感光不飽和聚酯樹脂[ShuZhi]分子鏈上，存在部分未反應的端羧基，端羧基耐堿性差、堿性環(huán)境中無法使用；另外固化時體積收縮率較高，不易得光滑平整的膜。這些缺陷就需要其它材料解決。據(jù)中國環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(www.epoxy-e.cn)專家介紹，用環(huán)氧樹脂[HuanYangShuZhi]與不飽和聚酯的端基反應，就是很好的選擇和解決途徑，一方面消去了大部分羧基、一方面使聚酯分子擴鏈，形成UP-PER-UP型嵌段共聚物。中國環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(www.epoxy-e.cn)的這位專家，就共聚及相關方面的最新研究，作了較為詳細的情況介紹。
二、對苯型不飽和聚酯樹脂[ShuZhi]和環(huán)氧樹脂[HuanYangShuZhi]嵌段共聚物的研究
眾所周知，對苯型不飽和聚酯樹脂[ShuZhi]的耐腐蝕性能十分優(yōu)良，在耐酸場合下完全可以代替雙酚A型樹脂[ShuZhi]和環(huán)氧樹脂[HuanYangShuZhi]，并且其他綜合性能均優(yōu)于其他類型不飽和聚酯樹脂[ShuZhi]，如常溫下在大氣中固化不發(fā)粘，電性能優(yōu)良、耐熱性好等。但其在耐堿的條件下不如環(huán)氧樹脂[HuanYangShuZhi]，主要是因為對苯型不飽和聚酯樹脂[ShuZhi]的分子鏈上的端羧基不耐堿的緣故。如果用環(huán)氧樹脂[HuanYangShuZhi]改性，可以消去羧基使分子鏈加長，耐堿性會有很大的提高。由于對苯型不飽和聚酯樹脂[ShuZhi]采用氧化-還原固化體系，可以在常溫下固化，使用方便，因而還可以解決環(huán)氧樹脂[HuanYangShuZhi]固化時間長的缺點。據(jù)中國環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(www.epoxy-e.cn)市場專家介紹，因為雙官能團環(huán)氧樹脂[HuanYangShuZhi]可以與羧基和羥基反應，所以雙官能團環(huán)氧樹脂[HuanYangShuZhi]分子可以聯(lián)接一端為羧基的兩個聚酯分子，形成A-B-A型結構的嵌段共聚物。如果已知環(huán)氧樹脂[HuanYangShuZhi]分子和聚酯分子的分子量就可以確定配方。
(一)實驗部分
1、實驗材料
對苯二甲酸二甲酯、丙二醇、順丁烯二酸酐、苯乙烯、環(huán)氧樹脂[HuanYangShuZhi]、催化劑、阻聚劑、固化劑、促進劑等，據(jù)中國環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(www.epoxy-e.cn)市場專家介紹，這些實驗材料均為工業(yè)品。
2、樹脂[ShuZhi]的合成

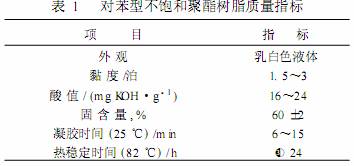

在配有攪拌器、直管冷凝器的三口燒瓶中按配方加入對苯二甲酸二甲酯、丙二醇、順丁烯二酸酐，升溫開攪拌到150℃保溫預聚0.5h，逐步升溫到210℃，在此溫度下保溫反應到酸值至70以下，抽真空當酸值降到30以下后，降溫至140℃以下，加入計量的E-51環(huán)氧樹脂[HuanYangShuZhi]，反應溫度控制在110～120℃反應2h，加入樹脂[ShuZhi]總量40%的苯乙烯，控制溫度在75～90℃攪拌2h后，降溫至70℃以下出料。據(jù)中國環(huán)氧樹脂[HuanYangShuZhi]行業(yè)協(xié)會(www.epoxy-e.cn)市場專家介紹，樹脂[ShuZhi]的質量檢測按GB71934/14/87～GB71934/64/87中有關項目測試，其性能見表1。
(資料來源：中國環(huán)氧樹脂[HuanYangShuZhi]專家?guī)?，編輯：習?
環(huán)氧樹脂 - jztwuliu.com -(責任編輯：admin) |
