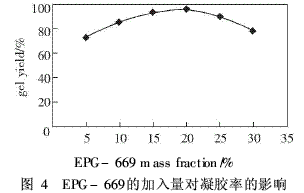

在光固化涂料體系中固定E-51，Polyol-0201和Ar3S+SbF-6的質(zhì)量比為9：2：0.5，變化EPG-669的加入量，配制了一系列光固化涂料。在INTEL-LI—RAY400智能控制光固化機(jī)箱中曝光6min后，光固化涂料凝膠生成的情況，見(jiàn)圖4。

    從圖4可以看出，EPG-669的質(zhì)量分?jǐn)?shù)在5-20%范圍內(nèi)，隨著EPG-669質(zhì)量分?jǐn)?shù)的增加，光固化涂料的凝膠率逐漸增加，這說(shuō)明適量的EPG-66有效地降低光固化涂料體系的黏度，有利于光引發(fā)劑活性種的遷移與擴(kuò)散，從而能有效地提高光固化涂料的光敏性，促進(jìn)光固化反應(yīng)的進(jìn)行。然而，在20~30%范圍內(nèi)，隨著EPG-669質(zhì)量分?jǐn)?shù)的增加，光固化涂料的凝膠率逐漸減小，這可能是雖然過(guò)量的EPG-669能有效地降低光固化涂料體系的黏度，但將使光敏性較EPG-669好的E-51和Polyol-0201的質(zhì)量分?jǐn)?shù)相對(duì)降低，從而妨礙了光固化涂料光敏性的提高。

    2.3.4E-51加入量的變化對(duì)光敏性的影響

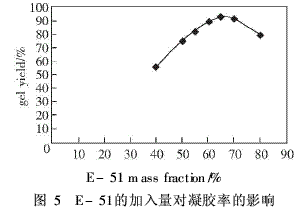

    在光固化涂料體系中固定EPG-669，Polyol-0201和Ar3S+SbF-6的質(zhì)量比為2：2：0.5，變化E-51的加入量，配制了一系列光固化涂料。在INTELLI—RAY400智能控制光固化機(jī)箱中曝光6min后，光固化涂料凝膠生成的情況，見(jiàn)圖5。

    從圖5可以看出，E-51的質(zhì)量分?jǐn)?shù)在40-65%范圍內(nèi)，隨著E-51質(zhì)量分?jǐn)?shù)的增加，光固化涂料的凝膠率逐漸增加，當(dāng)E-51的質(zhì)量分?jǐn)?shù)在65%時(shí)，光固化涂料的凝膠率達(dá)到最大值，這說(shuō)明E-51的質(zhì)量分?jǐn)?shù)保持在50%以上，即作為該陽(yáng)離子型光固化涂料的主要組分，有利于提高光固化涂料的光敏性。然而，E-51的質(zhì)量分?jǐn)?shù)在65-80%范圍內(nèi)，隨著E-51質(zhì)量分?jǐn)?shù)的增加，光固化涂料的凝膠率逐漸下降。其一，這可能是過(guò)量的E-51導(dǎo)致光固化涂料體系的黏度值較大，不利于光引發(fā)劑活性種的遷移與擴(kuò)散，其二，E-51質(zhì)量分?jǐn)?shù)的增加，相應(yīng)地減少了擴(kuò)鏈劑Polyol-0201的加入量，從而妨礙了光固化涂料光敏性的提高。
