2.3合適顏基比的選擇

　　

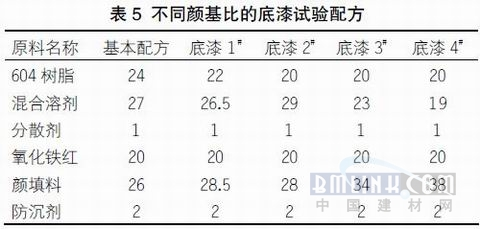

　　在基本配方的基礎(chǔ)上，適當(dāng)增加顏填料的用量，檢測(cè)其綜合性能，具體的試驗(yàn)方案見(jiàn)表5，性能對(duì)比結(jié)果見(jiàn)表5。

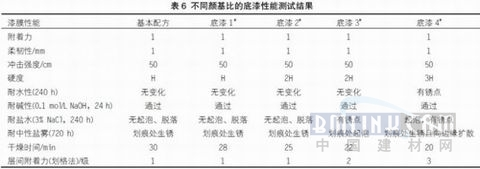

　　表6不同顏基比的底漆性能測(cè)試結(jié)果　　
　　從表6可以看出，通過(guò)增加顏填料的用量，能提高漆膜的干燥速度和漆膜硬度，對(duì)漆膜的防腐性能也有一定的提高，而且可以降低成本。究其原因是因?yàn)殡S著涂料中顏填料含量的增加，樹(shù)脂含量相對(duì)下降，可以提高漆膜的致密性，但顏填料的增加量也是有限的，比如當(dāng)顏基比達(dá)到3時(shí)，漆膜的各項(xiàng)性能都有明顯下降，具體表現(xiàn)在耐化學(xué)品性能和層間附著力方面。
